Montaggio dell’encoder

Esempi di flange

Panoramica delle flange per

Esempi di montaggio a flangia

Encoder rotativi con flangia di fissaggio

Gli encoder rotativi con flangia di fissaggio offrono le seguenti opzioni di montaggio:

  • utilizzando diversi adattatori per flange (vedi accessori)
  • la flangia di serraggio stessa
  • le filettature di fissaggio sulla parte anteriore
  • o utilizzando una staffa di montaggio (vedere accessori).

L'alloggiamento dell'encoder rotativo è centrato sulla flangia di serraggio.

Illustrazione del montaggio dell'encoder con la flangia

Encoder rotativi con flangia sincrona

Gli encoder rotativi con flangia sincrona offrono due opzioni di montaggio:

  • utilizzando la flangia sincrona e tre elementi di fissaggio eccentrici (vedi accessori)
  • o utilizzando le filettature di fissaggio sulla parte anteriore.

L'encoder rotativo viene centrato utilizzando il collare di centraggio sulla flangia.

Illustrazione dell'encoder rotativo con montaggio a flangia sincronizzato

Encoder rotativi con flangia quadrata

Gli encoder rotativi con flangia quadrata offrono due opzioni di montaggio:

  • utilizzando la filettatura di fissaggio continua per il montaggio a parete anteriore o posteriore
  • o utilizzando una staffa di fissaggio.

L'encoder rotativo viene centrato utilizzando il collare di centraggio sulla flangia.

Illustrazione del montaggio dell'encoder con la flangia

Encoder rotativi con flangia rotonda

Gli encoder rotativi con flangia rotonda offrono due opzioni di montaggio:

  • utilizzando il filo di fissaggio sul lato anteriore
  • o utilizzando una staffa di fissaggio.

L'encoder rotativo viene centrato utilizzando il collare di centraggio sulla flangia.

Illustrazione del montaggio dell'encoder con staffa

Encoder rotativi con albero cavo (RI 58-D / G)

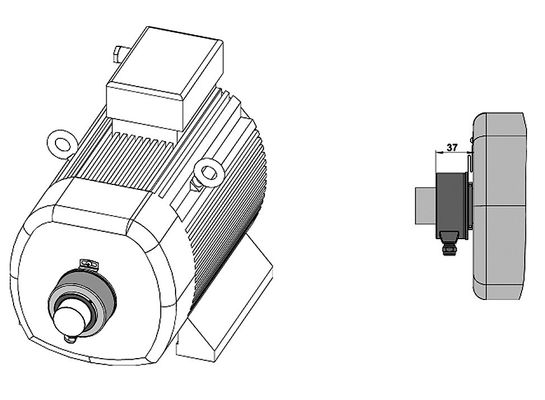

Illustrazione del motore CA

Montaggio della variante F o D (albero di bloccaggio)

  1. molla di torsione
  2. anello di fissaggio con vite Phillips (con scanalature a croce)
  3. perno del cilindro e
  4. albero di trasmissione

Montaggio della variante E (albero terminale)

  1. molla di torsione
  2. O-Ring
  3. perno del cilindro
  4. albero motore con foro filettato
  5. Vite di dimensione M4, con rondella elastica e
  6. coperchio di copertura

Encoder rotativi con albero cavo (RI76)

Encoder rotativi incrementali Hengstler RI58-D / RI58TD

Encoder rotativo del motore con albero cavo (E9)

L'immagine descrive l'assemblaggio di un encoder rotativo
  1. Posizionare la piastra di montaggio sullo scudo terminale del motore (piastra portante).
  2. Spingere il perno di centraggio attraverso l'albero del motore e usarlo per centrare la piastra di montaggio.
  3. Avvitare la piastra di montaggio e rimuovere il perno di centraggio.
  4. Posizionare l'encoder rotativo sulla piastra di montaggio senza fissarlo. Le alette di bloccaggio devono essere inserite nelle aperture della piastra di base. Inserire il distanziometro dal lato opposto al connettore tra la piastra di base e l'encoder rotativo.
  5. Premere il disco di codifica verso il motore e contemporaneamente stringere il grano nell'albero dell'encoder.
  6. Inserire l'alloggiamento del codificatore rotativo ruotandolo in senso orario (chiusura a baionetta).

  • Encoder rotativi con albero solido

    • L'accoppiamento lato albero degli encoder rotativi con albero pieno è fissato con un giunto.

    Il giunto compensa i movimenti assiali e i disallineamenti tra l'encoder rotativo e l'albero motore, evitando così carichi eccessivi sui cuscinetti dell'albero dell'encoder rotativo.
